一、車輛主要技術參數

  ^

_^

二、底盤配置：

該車采用東風天龍后雙橋原裝二類汽車底盤加裝洗掃上裝部分生產而成，4350+1350mm軸距，天龍平頭一排半標準頂豪華駕駛室，帶原廠冷暖空調，東風康明斯290馬力或東風商用360馬力發動機，陜齒9檔變速箱，5.5T前橋，10T雙后橋，11.00鋼絲胎，帶ABS。

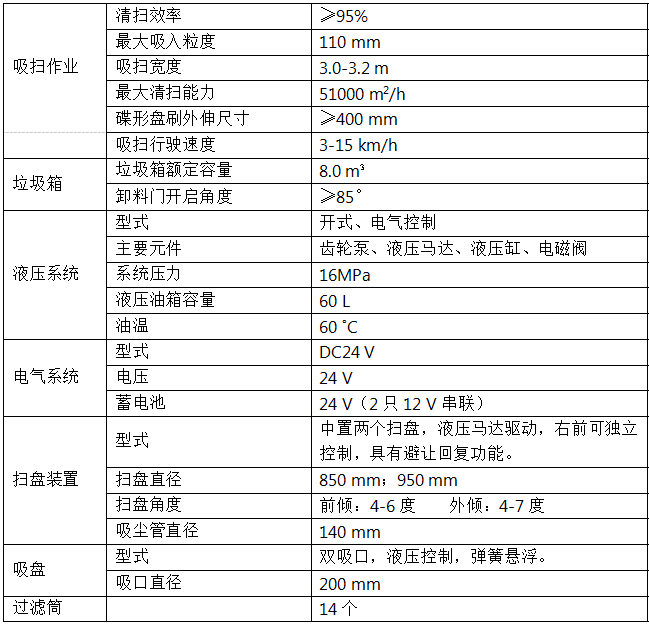

三、上裝基本配置

四、產品介紹

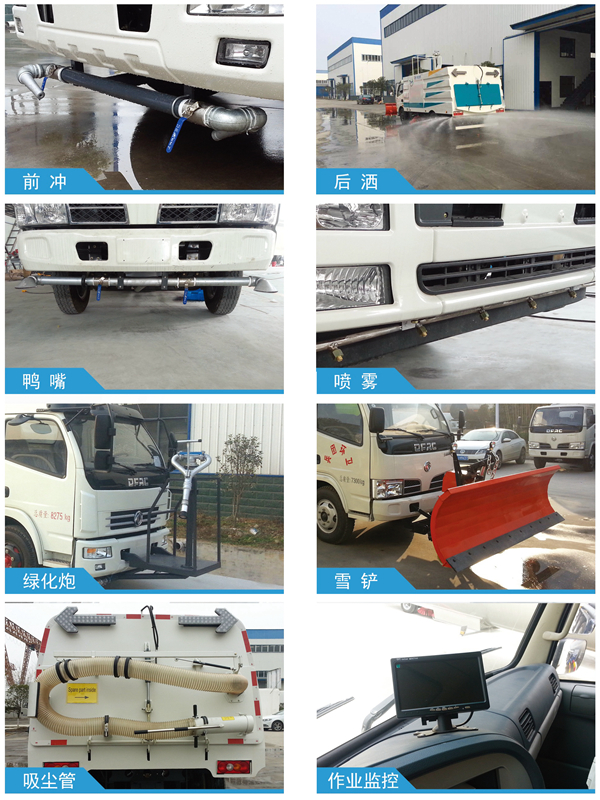

東風天龍洗掃車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。洗掃車采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。大型洗掃車采用**的智能化一鍵**技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動**。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。

洗掃工作原理：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

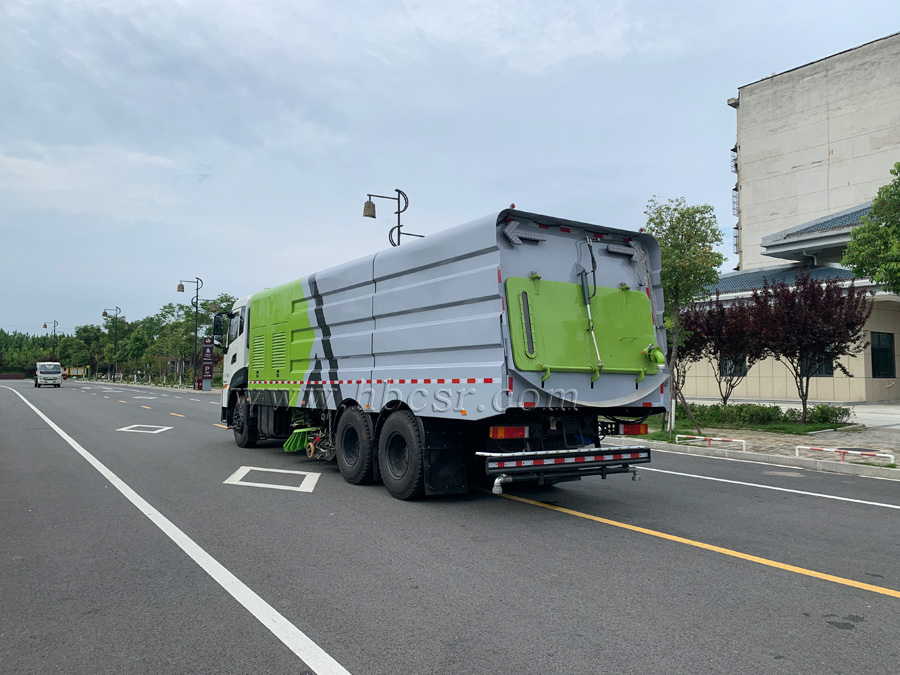

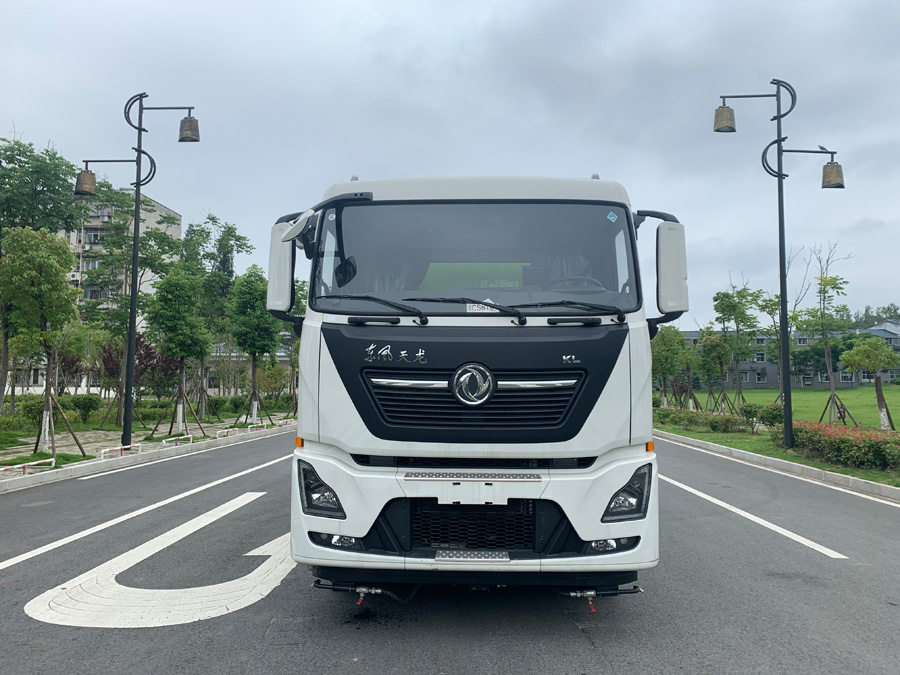

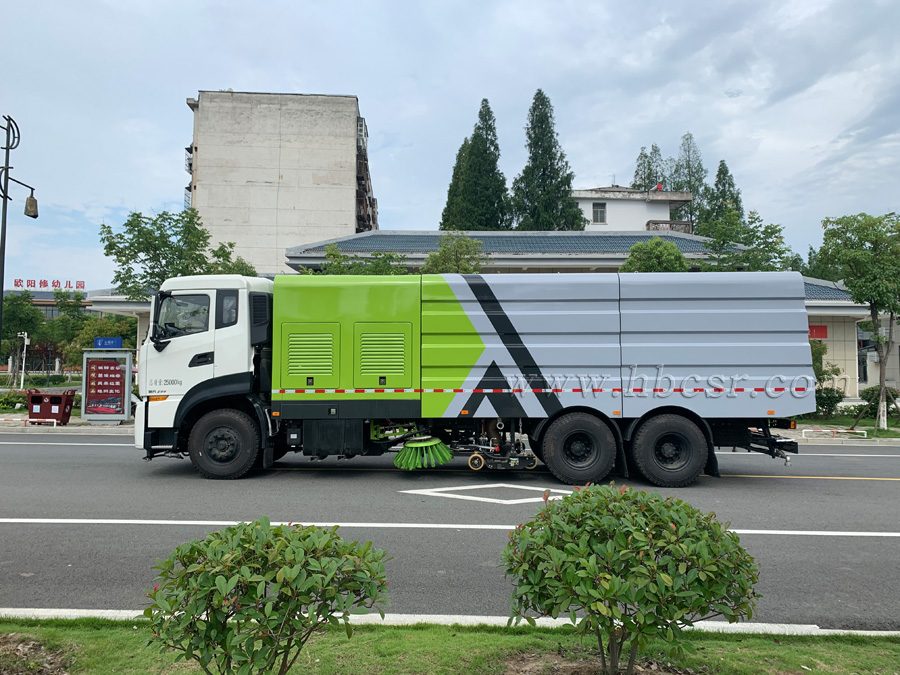

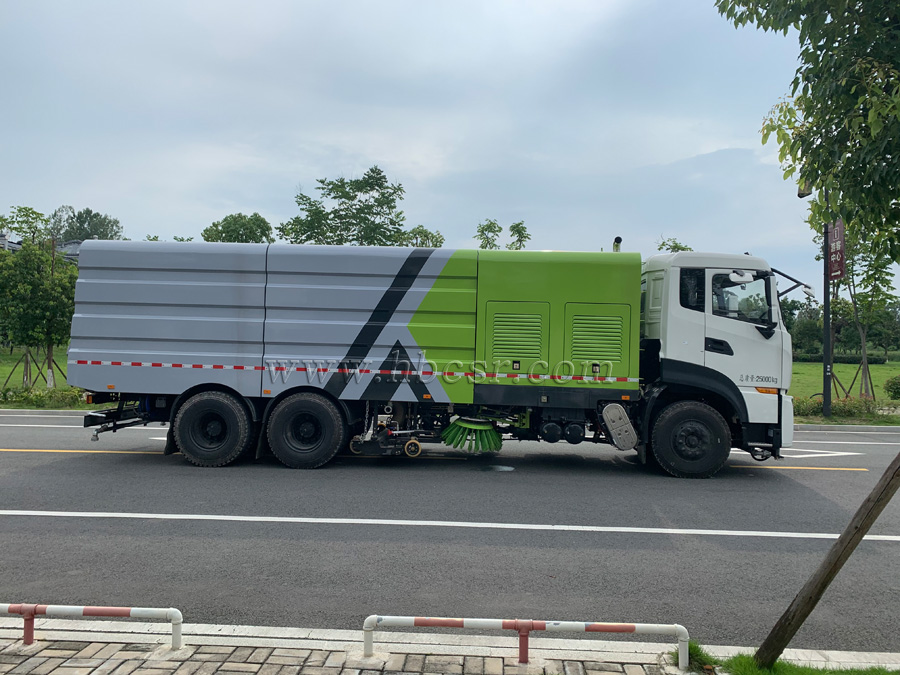

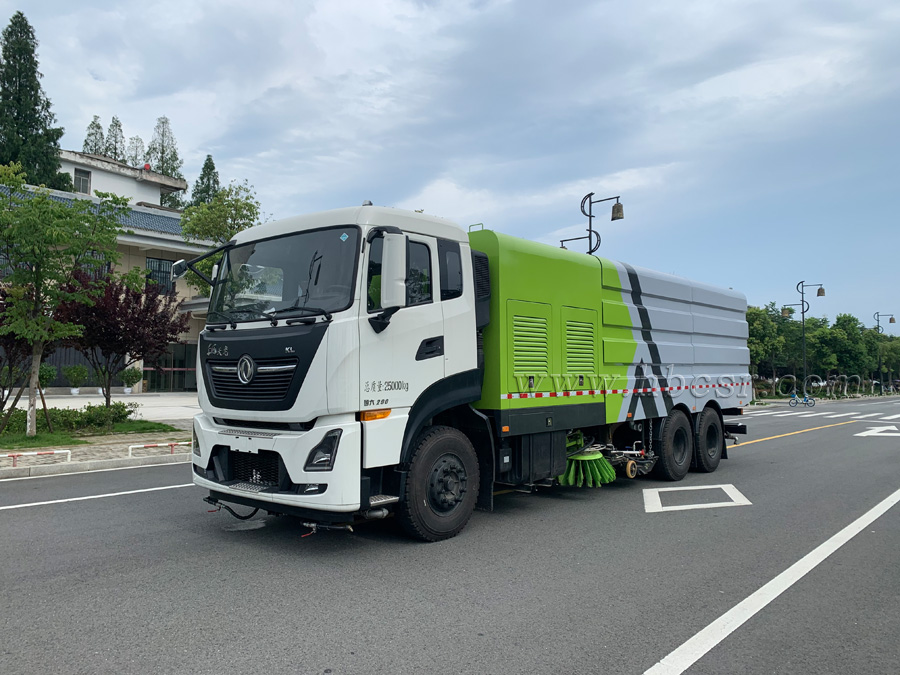

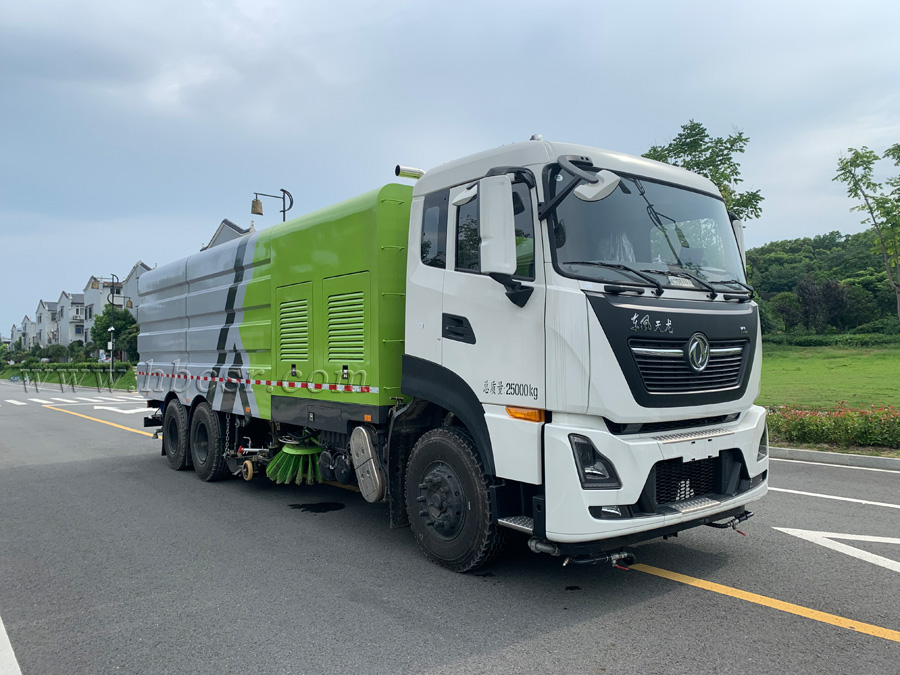

五、東風天龍洗掃車全方位圖片展示

六、產品優勢介紹

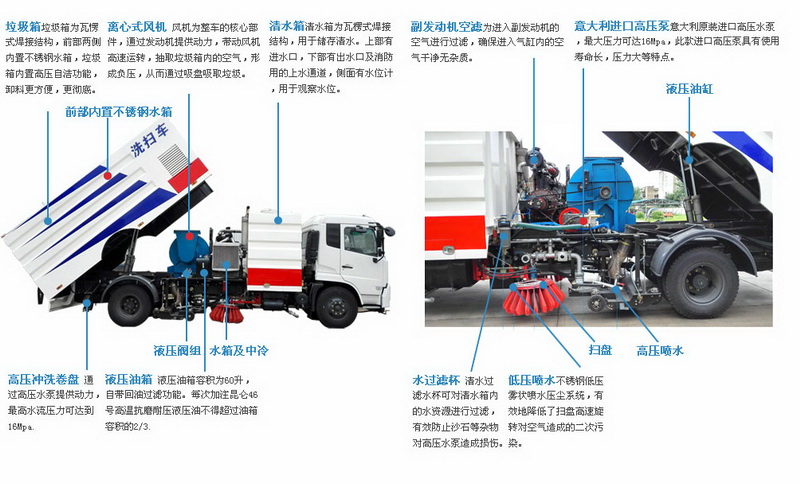

  ★ 湖北楚勝吸收國內外**制造技術而研制開發的一款新產品。本車由底盤，副發動機，風機，電磁**閥，垃圾箱，水箱，吸盤，掃把，噴水系統，液壓系統，電控系統等組成。它即有掃路車正常功能，又擁有灑水車正常功能，是您綠化、清潔的理想工具。
  ★ 東風天龍大型洗掃車采用二掃盤與吸盤進行掃吸結合，掃吸能力**；兩側掃把可同時工作，也可單側**工作。清掃裝置機構簡潔可靠，掃盤有防碰撞自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；清掃時可噴霧狀水，在節水的同時全面杜絕二次環境污染。歷經檢驗，性能**。

1）采用東風天龍二類汽車底盤改裝，發動機為康明斯或東風商用國六排放。副發動機為康明斯B170；
2）采用清水箱中置、垃圾箱后置的布置方式，半封閉式副發動機倉，左右轉角門+雙側門，人員輕松進入，整體結構緊湊，維修方便；
3）側掃刷系統接地壓力采用彈簧調節方式，工作時可根據路面狀況隨時調整掃刷接地壓力，減少掃刷磨損；
4）高壓水泵及水噴嘴等均采用進口產品，水泵壓力高達140Bar，**大流量137 L/min，對路面沖洗效果更佳；
5）液壓系統中液壓閥采用進口電磁閥組，排列整齊，便于維護，液壓馬達采用進口品牌產品，整車液壓系統運行可靠，動作靈敏有效，運動元件無爬行現象；

6）專用高壓離心風機，**大風量可達12000m3/h，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損；
7）獨特的側掃刷防撞機構，能有效保護側掃刷機構，能避免任何時候沖洗裝置撞擊路牙引起損壞；
8）采用先掃，后沖刷，再吸收的工作方式，能將垃圾及污水一次清掃、沖刷、吸收干凈。路面作業后無塵土，無積水；
9）高壓水路安裝有快插式防凍吹水裝置接口，防止冬天低溫時凍壞水路元件；
10）垃圾箱水箱4mm不銹鋼板制成，防腐性能極優；

11）電器元件關鍵元件采用優質進口元件，操作**采用一鍵式操作，能實現9種作業模式，**采用運動**器編程**器實現；
12）采用氣缸驅動，電氣自動**車用離合器來保證副發動機無負荷起動、無負荷停機，延長使用壽命；
13）配有具有自動收放功能的沖洗絞盤和沖洗**，沖**流量大，壓力高，可對局部油污地區進行強力沖洗，并可對小廣告進行沖刷；
14）帶語音報**裝置，能實現故障自診斷功能；
15）后防護欄上裝有一排高壓噴嘴，具有噴霧降塵功能；
16）具有低壓沖洗功能，**大沖洗寬度大于21m。
17）箱體采用折彎造型，外觀新穎，強度高。

七、售后服務說明

      在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）壹年內，因設計、制造、裝配原因引起的產品機件損壞等一切質量問題，及時向我公司售后服務部及銷售人員反應，售后服務部門確認后實行三包服務，具體服務如下：

 1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

 2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

 3、底盤（行駛部分）專業維修：可在當?shù)亍皷|風二汽技術服務站”、“慶鈴汽車技術服務站”等底盤供應企業指定的技術服務站正常走保、維護。詳細地址請參考隨車《保修手冊》。

 4、專用裝置部分：三包售后服務期為一年，我公司售后服務部在接受用戶請求后，將指派專業維修人員上門服務。

 5、服務時間：一千公里左右，維修人員二十四小時內到達指定地點，需根據路程適當調整時間。
