一、車輛主要技術參數
整車技術參數 |
車輛名稱: | 五十鈴洗掃車 | 公告批次: | 335 |
總質量 | 8280(Kg) | 前排乘客: | 3(人) |
額定載質量 | 1515,1185(Kg) | 外形尺寸 | 7050x2200x2700(mm) |
整備質量 | 6570,6900(Kg) | 貨廂尺寸 | xx(mm) |
接近角/離去角: | 23/13(°) | 前懸/后懸: | 1120/2015(mm) |
軸數: | 2 | 軸距: | 3815(mm) |
軸荷: | 3000/5280 | 最高車速: | 105(km/h) |
底盤技術參數 |
底盤型號 | QL1080BUKACY | 底盤品牌: | 五十鈴牌 |
輪胎數 | 6 | 彈簧片數: | 6/6+6 |
輪胎規格: | 7.50R16LT 14PR | 燃料種類: | 柴油 |
前輪距: | 1640,1690 | 后輪距: | 1655 |
排放標準: | 國六 |
發動機型號 | 發動機生產企業 | 排量 | 功率 |
4KH1CN6HB 4KH1CN6LB | 五十鈴(中國)發動機有限公司 五十鈴(中國)發動機有限公司 | 2999 2999 | 97 88 |
^
二、車輛主要清掃性能參數
清水箱容積: | 4m3 | 箱體材質: | 不銹鋼 |
垃圾箱容積: | 4m3 | 清掃寬度: | 3.2m |
垃圾箱卸料角度: | 45°
| 清掃速度: | 3-25km/h |
副發動機: | 康明斯140馬力
| Z大清掃能力: | 60000m3/h |
清掃效率: | ≥95% | Z大吸入顆粒: | 110mm |
^_^
三、底盤配置:
該車采用慶鈴五十鈴原廠二類汽車底盤生產而成,3815mm軸距,700P平頭寬體單排駕駛室,副梁寬度800,搭載五十鈴120馬力發動機,油剎(可選斷汽剎),五十鈴5檔變速箱,帶空調,方向助力,多功能液晶儀表盤,前橋3噸,后橋5噸,帶ABS,駕駛室可翻轉,標配7.50R16輪胎。另可選擇可選用五十鈴132馬力發動機,斷氣剎,配備五十鈴6檔變速箱,其它配置同上。
四、上裝基本配置
標準配置: | 采用“中置2掃盤+中置吸嘴+后噴霧裝置”的結構布局,康機140馬力的副發動機,三洋馬達,高壓水泵(前沖/側噴/中噴/中噴霧/側沖洗車水**/垃圾箱自潔裝置),高壓路沿清洗噴頭,威龍低壓水炮,不銹鋼的水箱垃圾箱(帶防溢或低水位報**裝置),施耐德的**開關、美國傳感器,尾部的LED箭頭燈,倒車及洗掃狀態室內監視器。18米高壓沖洗卷盤,集成式運動**器,一鍵電腦操作系統。 |
選裝配置: | 用戶可根據個人需求選擇加裝推雪鏟、路面高壓清洗架、電子遙控水炮、風送式霧炮機、**吸管裝置等配置。 |
^_
五、產品特點 五十鈴洗掃車采用智能化一鍵控制技術,全部作業均在駕駛室內完成,作業時,只需選定作業模式后,各作業機構的啟動與關停由程序自動**。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。在一鍵**技術基礎上增加副發動機手動油門**系統,可根據路況**調節油門大小,有效增強洗掃效果,減少油耗;多條的語音提示和音樂報**,準確播報各種安全提示和故障點。
洗掃工作原理:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
清掃:副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流,在氣流的作用下,垃圾吸入吸嘴,并進入垃圾箱中。底盤發動機驅動洗掃車向前行走,掃**吸嘴前方的垃圾不斷進入到吸嘴中,并源源不斷地被吸到垃圾箱中,實現路面清掃。
洗掃:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
路沿和路沿石立面洗刷:利用掃盤的左或右立掃,左或右噴桿上的路沿石清洗噴嘴,選用左或右洗掃作業模式進行洗掃作業,就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧:在洗掃車后部垃圾箱下方配有噴霧噴桿,噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵,打開后噴霧開關,啟動底盤車前行,就可進行噴霧降塵作業。
低壓沖洗:利用離心水泵的低壓力、大流量對路面進行沖洗作業,作灑水車用。
六、產品全方位圖片展示

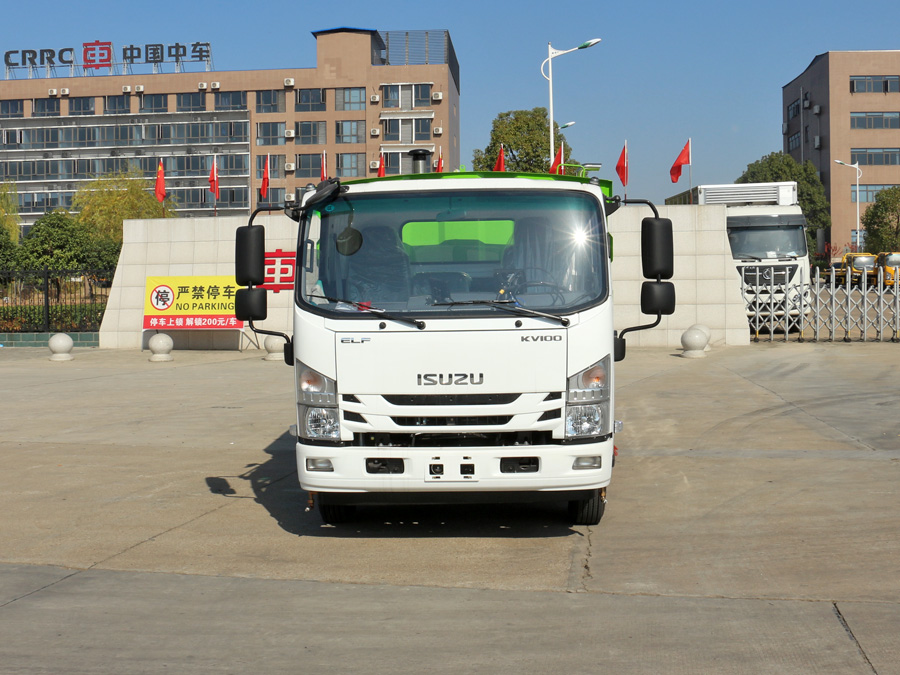

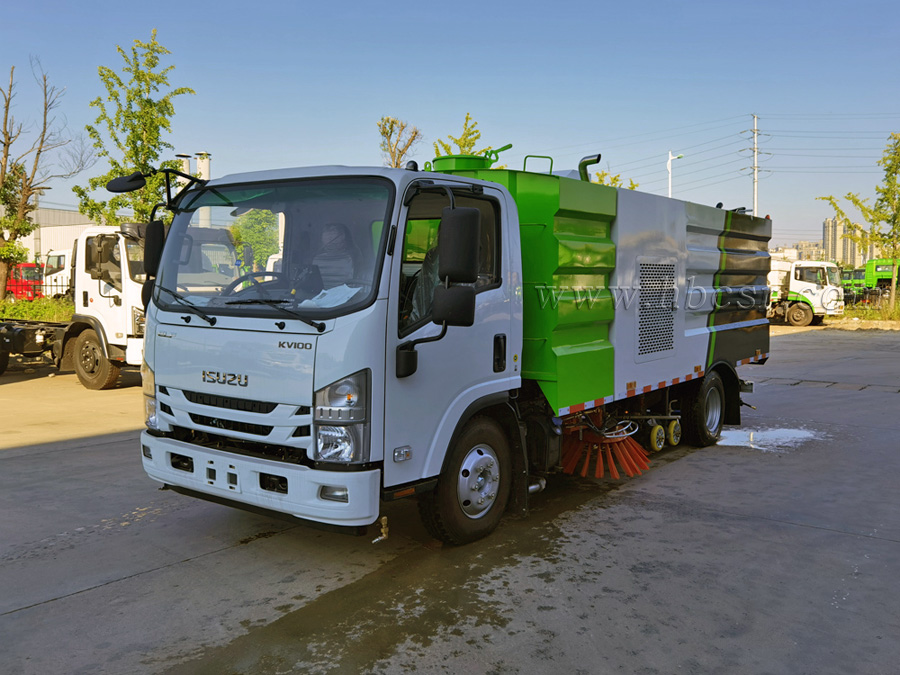

▲五十鈴洗掃車700P駕駛室前臉

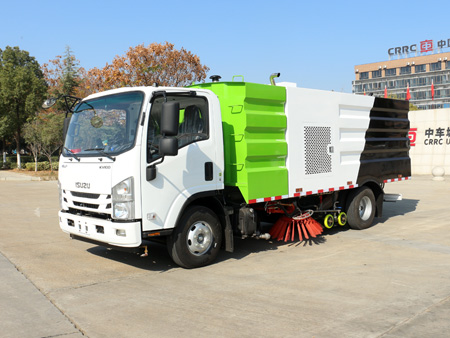

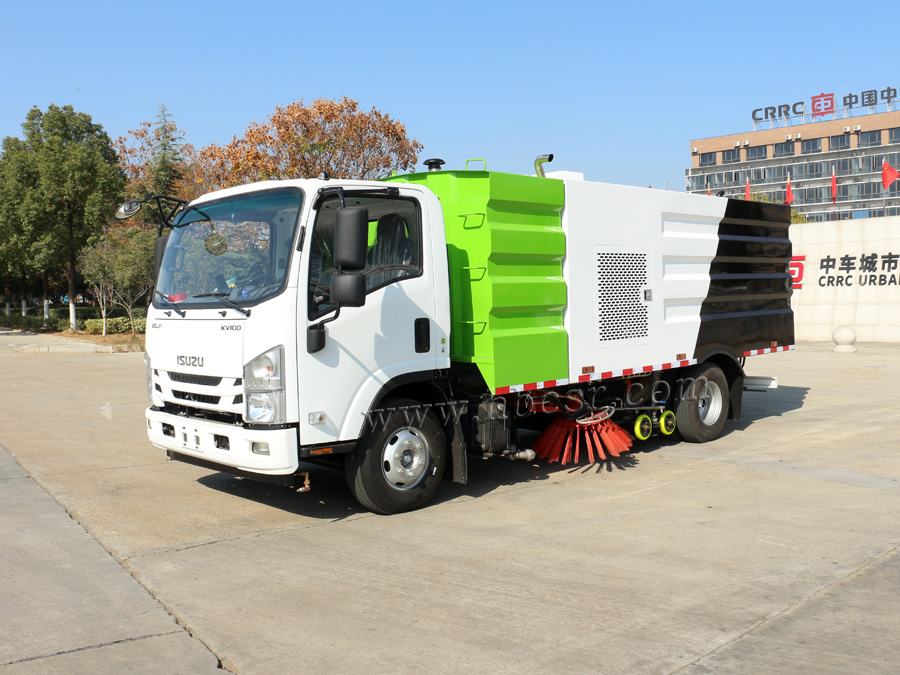

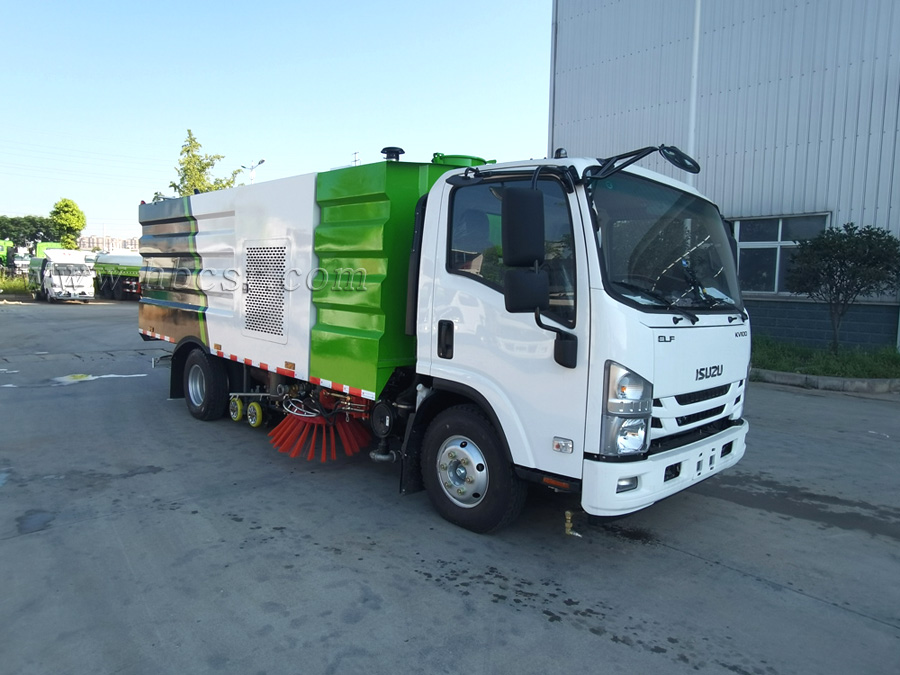

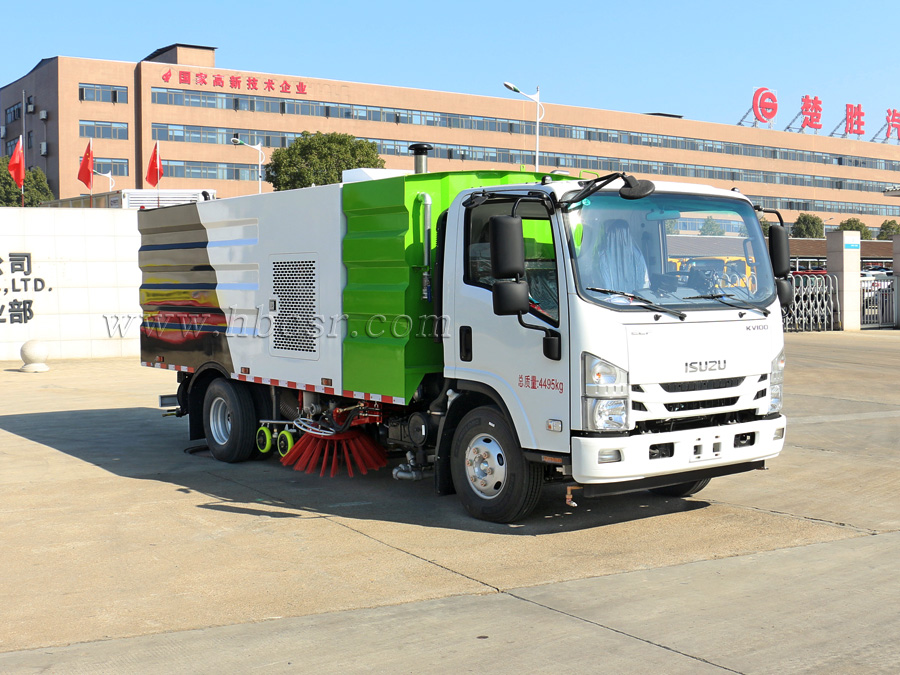

▲五十鈴洗掃車右45度角方位圖

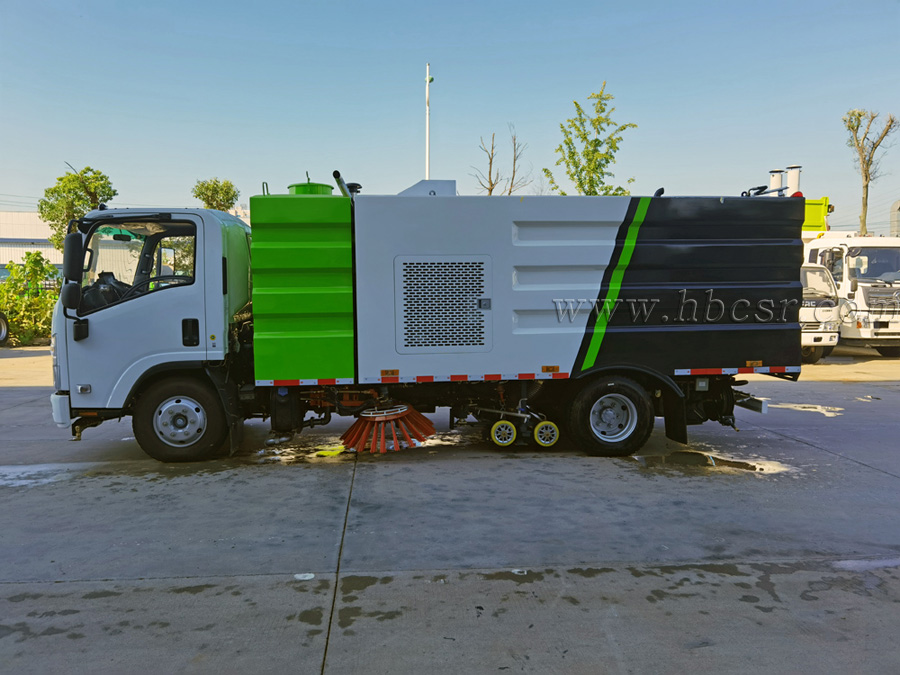

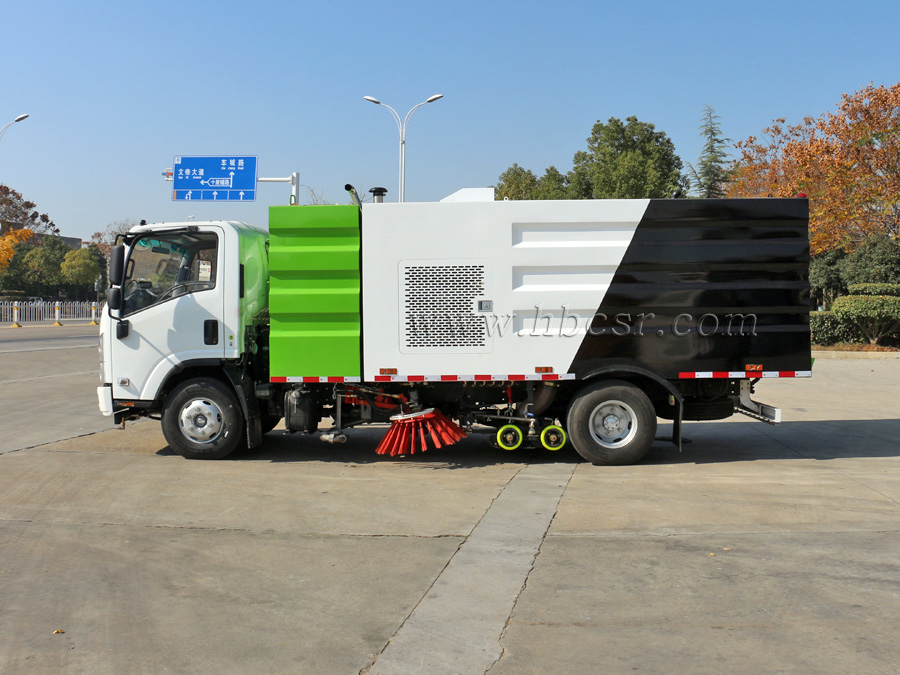

▲五十鈴洗掃車正左側方位圖

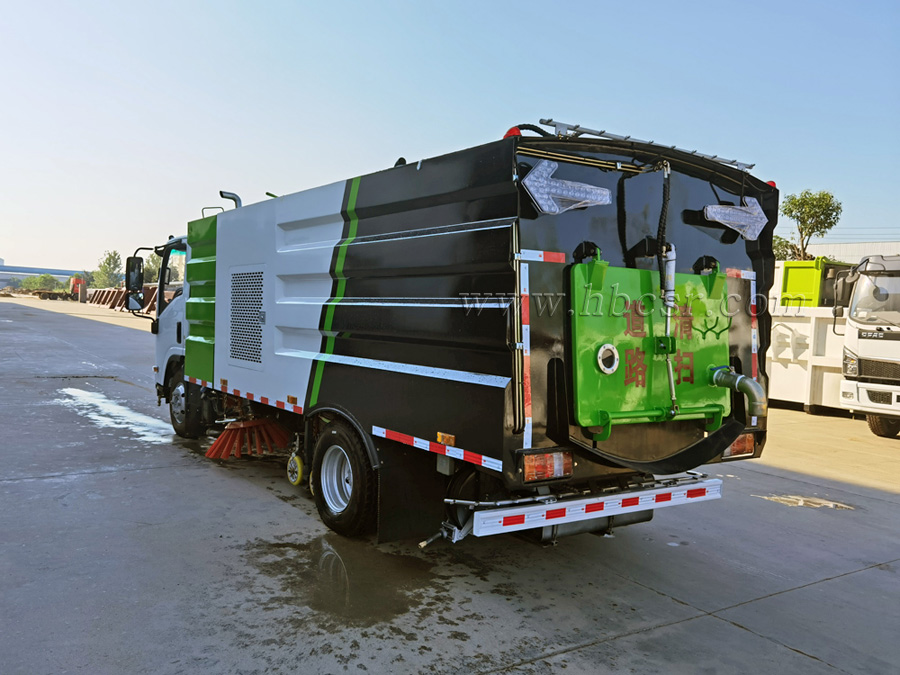

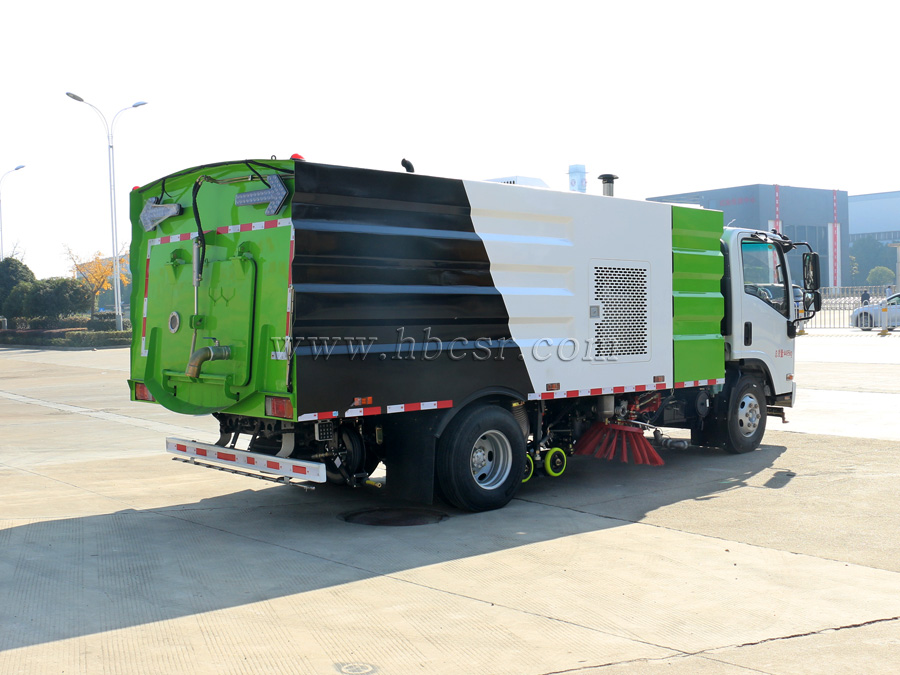

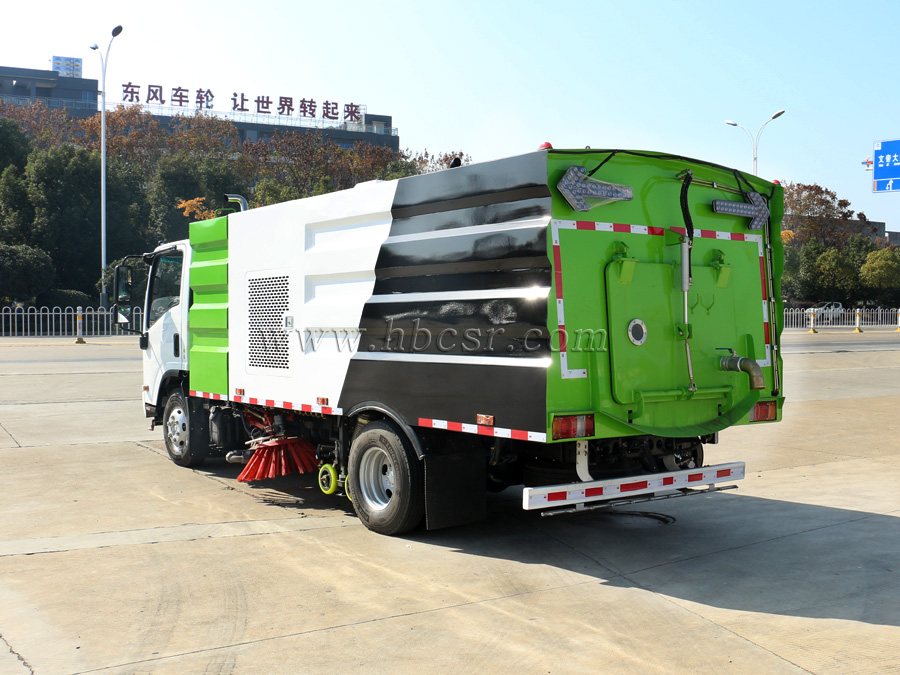

▲五十鈴洗左后側45度角方位圖

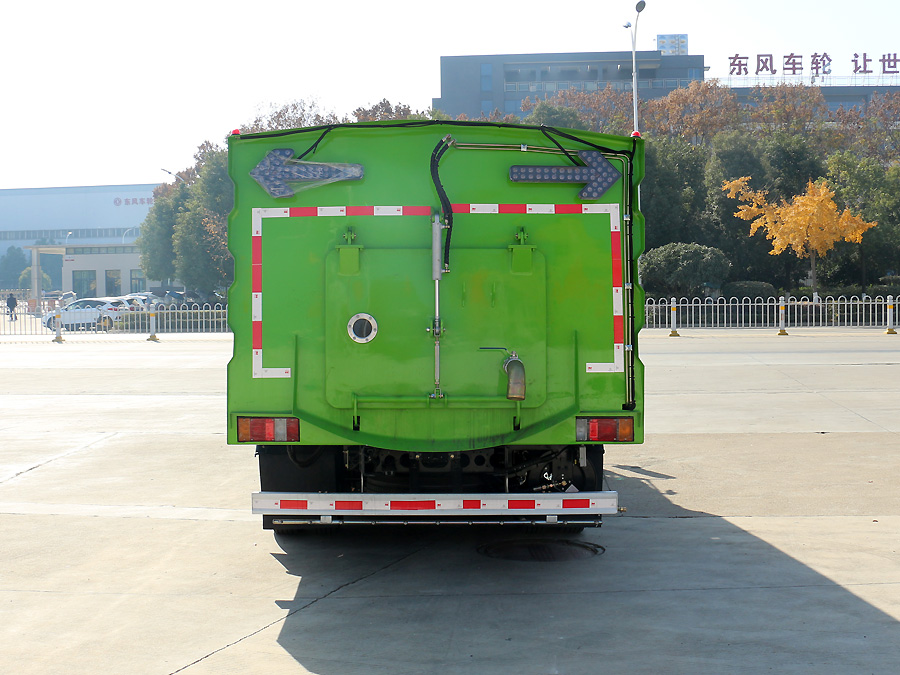

▲五十鈴洗掃車正后方位圖
▲洗掃車帶18米自動回位高壓沖洗卷盤,可用來沖洗車身及小廣告
▲洗掃車前置2個噴霧嘴(高壓水路),調節噴灑角度可用清洗路緣石或給路面加濕壓塵
▲洗掃車后置操作面板,可調整掃盤、吸盤、噴霧、箱體自潔、噴桿噴水、吸盤噴水等多種運作
▲洗掃車后部細節圖片,從左到右為:高壓清洗卷盤、操作面板、低壓水路后灑帶自動閥門、不銹鋼噴霧架
七、產品優勢介紹
★ 楚勝汽車集團吸收國內外制造技術而研制開發的一款新產品。本車由底盤,副發動機,風機,電磁閥,垃圾箱,水箱,吸盤,掃把,噴水系統,液壓系統,電控系統等組成。它即有掃路車正常功能,又擁有灑水車正常功能,是您綠化、清潔的理想工具。
★ 五十鈴洗掃車采用2掃盤與吸盤進行掃吸結合,掃吸能力強;兩側掃把可同時工作,也可單側作業。清掃裝置機構簡潔可靠,掃盤有防碰撞自動避讓功能,可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式;吸嘴為后置浮動式,可自動調節適應地面凹凸不平的狀況;清掃時可噴霧狀水,在節水的同時全面杜絕二次環境污染。
1)該車集掃路車、灑水車和高壓清洗車功能于一體,具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。
2)采用“中置兩立掃+中置寬吸嘴(內置高壓水噴桿)+左右高壓側噴桿”的結構。
3)采用智能化一鍵操作技術,全部作業均在駕駛室內完成,作業時,只需選定作業模式后,各作業機構的啟動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。
八、售后服務說明
在用戶嚴格遵循使用說明書,正常操作的情況下,自購車之日起(以車輛出廠登記卡為準)壹年內,因設計、制造、裝配原因引起的產品機件損壞等一切質量問題,及時向我公司售后服務部及銷售人員反應,售后服務部門確認后實行三包服務,具體服務如下:
1、三包服務期內的產品質量以包修為主,修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品,需更換配件的只收取相關成本費。
3、底盤(行駛部分)專業維修:可在當?shù)亍皷|風二汽技術服務站”、“慶鈴汽車技術服務站”等底盤供應企業指定的技術服務站正常走保、維護。詳細地址請參考隨車《保修手冊》。
4、專用裝置部分:三包售后服務期為一年,我公司售后服務部在接受用戶請求后,將指派專業維修人員上門服務。
5、服務時間:一千公里左右,維修人員二十四小時內到達指定地點,需根據路程適當調整時間。
